Принципы работы и критерии эффективности

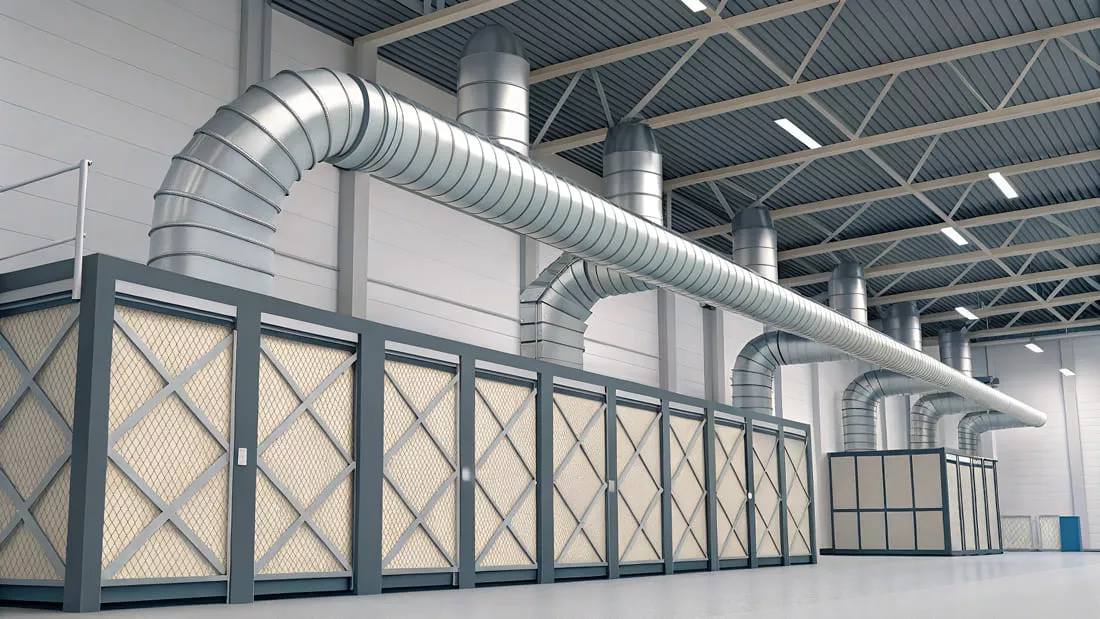

Система аспирации воздуха на производстве — это специализированный комплекс оборудования, предназначенный для локального удаления загрязняющих веществ в местах их образования. Аспирация играет серьезную роль в создании безопасных условий труда, защищая персонал от воздействия пыли, газов и других вредных примесей. В отличие от общеобменной вентиляции, система аспирации обеспечивает целенаправленное улавливание загрязнений до их распространения по производственному помещению.
Современные промышленные объекты нуждаются в аспирации, которая не только гарантирует соблюдение санитарных норм, но и повышает эффективность технологических процессов. Правильно спроектированный комплекс очистки воздуха становится полноценной частью производственной инфраструктуры предприятия.
Что такое система аспирации и ее отличие от вентиляции
Система аспирации: что это такое и чем она отличается от вентиляции — вопрос, который часто возникает при планировании промышленных объектов. Аспирация представляет собой процесс принудительного удаления загрязнений из воздуха непосредственно в местах их образования. Работает локально: пыль, газы и вредные частицы захватываются до их распространения по помещению.
Аспирации от вентиляции отличается в целях, конструкции и функциях. Вентиляция обеспечивает общий воздухообмен в помещении — удаляет отработанный воздух и подает свежий, но не задерживает загрязнения. Аспирационные установки предназначены для локального удаления загрязнений и включают специальные фильтры, пылеуловители и очистное оборудование.
По конструкции аспирационный комплекс состоит из воздухозаборников, размещенных у источников пыли, системы воздуховодов и фильтрующих установок. Аспирация ощутимо превышает возможности вентиляции при работе с концентрированными загрязнениями.
Установка аспирации обрабатывает меньшие объемы воздуха, но с максимальной концентрацией вредных веществ, что делает процесс очистки более экономичным и результативным для промышленного производства.
Принцип работы аспирационных систем и основные компоненты
Принцип работы аспирации основан на создании зоны пониженного давления в местах образования загрязнений. Мощные вентиляторы создают разрежение, обеспечивая направленное всасывание загрязненного воздуха со скоростью до 25–30 метров в секунду. Поток воздуха с примесями транспортируется по системе воздуховодов к очистному оборудованию, где происходит отделение вредных веществ от воздушной массы.
Механизм всасывания заключается в формировании устойчивого воздушного потока, который захватывает пыль, газы и мелкие частицы непосредственно у источника их выделения. Зона пониженного давления распространяется на ограниченную область, что позволяет локализовать загрязнения и предотвратить их распространение по рабочему помещению.
Компоненты аспирационного комплекса включают:
- Воздухозаборники
Специальные устройства, устанавливаемые непосредственно у источников загрязнений. Они формируют зону захвата и направляют загрязненный воздух в систему. Конструкция воздухозаборников зависит от типа производства и характера выделяемых веществ.
Обеспечивают транспортировку загрязненного воздуха от мест забора к очистному оборудованию. Изготавливаются из металла толщиной 0,8–2 мм для обеспечения прочности и герметичности. Диаметр воздуховода рассчитывается исходя из объема перемещаемого воздуха и скорости потока.
Основа комплекса очистки. Рукавные фильтры задерживают до 99,9% пыли, циклоны отделяют крупные частицы, а электростатические фильтры улавливают мельчайшие примеси. Выбор типа фильтра зависит от характеристик загрязнений.
Вентиляторы высокого давления создают необходимое разрежение в системе, обеспечивая стабильный поток воздуха. Мощность вентиляторов рассчитывается с учетом сопротивления воздуховодов и фильтров.
Блок управления включает автоматику, датчики давления и частотные приводы для регулирования производительности. Современные установки оснащаются приборами мониторинга состояния фильтров и контроля качества очистки.
- Пылесборники
Пылесборники аккумулируют отделенные загрязнения для последующего удаления. Конструкция пылесборников предусматривает удобную выгрузку накопленной пыли и минимизацию пылевыделения при обслуживании.
Работа комплекса аспирации характеризуется непрерывностью процесса и высокой степенью автоматизации. Благодаря этому очистка воздуха от промышленных загрязнений проходит безостановочно.
Типы аспирационных систем
По конструктивному исполнению установки аспирации воздуха подразделяются на модульные и моноблочные установки.
- Модульные проектируются отдельно для каждого производства с учетом объема помещений, характера технологических процессов и состава загрязнений. Такие комплексы обеспечивают максимальную эффективность работы за счет точного соответствия параметрам объекта, но требуют зсерьезных затрат на проектирование и монтаж.
- Моноблочные аспирационные установки представляют собой готовые агрегаты заводского изготовления, объединяющие все компоненты в едином корпусе. Преимущества моноблоков включают доступную стоимость, простоту установки, компактность и готовность к немедленному запуску. Недостатком является ограниченная производительность до 20 000 м³/час и сложность подбора оборудования под конкретные условия производства.
По мобильности различают стационарные и мобильные системы аспирации.
- Стационарные установки предназначены для постоянной работы в цехах с интенсивным пылевыделением и обеспечивают высокую степень очистки воздуха.
- Мобильные аспирационные системы отличаются автономностью, могут быть перемещены между рабочими зонами и работать без предварительного проектирования.
По принципу очистки выделяют системы сухой и мокрой аспирации.
- Сухая очистка применяется для удаления твердых частиц размером свыше 5 микрометров и включает несколько типов оборудования.
- Мокрая аспирация основана на контакте загрязненного воздуха с водой или специальными растворами.
Циклоны являются центробежными пылеуловителями, обеспечивающими эффективность очистки до 99% при работе с крупными частицами. Принцип работы основан на создании вращательного движения воздушного потока и использовании центробежных сил для отделения пыли. Циклоны отличаются простотой конструкции, экономичностью и надежностью при эксплуатации.
Рукавные фильтры обеспечивают тонкую очистку воздуха, улавливая до 99% загрязняющих частиц благодаря специальным фильтрующим материалам. Система работает за счет прохождения воздуха через поры тканого материала с последующей регенерацией фильтров обратной продувкой.
Скрубберы применяются для мокрой очистки и способны улавливать как твердые частицы, так и газообразные загрязнения. Принцип действия основан на интенсивном контакте загрязненного потока с жидкостью, что позволяет эффективно задерживать мелкодисперсные и липкие частицы.
Применение аспирационных систем в различных отраслях
Аспирация воздуха на производстве находит широкое применение в различных промышленных отраслях.
- В деревообработке таким образом удаляют стружку, опилки и древесную пыль, образующиеся при работе станков. Грамотно спроектированный аспирационный комплекс позволяет вернуть очищенный теплый воздух обратно в цех, существенно снижая затраты на отопление.
- В металлургии аспирация применяется для удаления металлической пыли, окалины и газообразных продуктов плавки. Особенностью работы в данной отрасли является необходимость использования жаростойких материалов и специальных фильтров, способных работать при повышенных температурах.
- Химическая промышленность нуждается в такой системе для улавливания токсичных газов, паров и аэрозолей. Используются адсорберы и абсорберы с активированным углем для нейтрализации вредных веществ.
- Пищевая индустрия использует аспирацию для удаления мучной пыли, крахмала и других органических загрязнений. Системы должны соответствовать санитарным требованиям и обеспечивать возможность легкой очистки оборудования.
- В производстве строительных материалов аспирация защищает окружающую среду от цементной пыли и поддерживает нормальные условия труда. Очистка воздуха рабочей зоны до ПДК достигается посредством аспирации технологического оборудования.
Особенности проектирования и монтажа систем аспирации
Проектирование аспирационных систем — сложная работа, требующая учета большого количества переменных. Проект комплекса аспирации для локализации, транспортировки и очистки загрязненного воздуха с объекта производства создается с учетом условий эксплуатации и свойств загрязнений.
При разработке проекта важны: определение источников загрязнений, расчет необходимой производительности и выбор оборудования. Ответственным этапом становится расчет воздуховодов, поскольку даже малейшие неточности снижают эффективность функционирования системы.
Монтаж аспирационных комплексов выполняется точно по проектной документации. Для прокладки воздуховодов используют прочные материалы, устойчивые к износу. В конструкции применяют разборные фитинги, что облегчает обслуживание и замену элементов при необходимости. Угол укладки воздуховодов рассчитывают с учетом скорости воздушного потока, чтобы предотвратить образование застойных зон и обеспечить бесперебойную работу оборудования.
В крупных городах, включая Москву, при монтаже аспирационных комплексов особое внимание уделяется соблюдению экологических норм. Воздуховоды крепятся с помощью хомутов на специальных кронштейнах, а расстояние между точками крепления выбирается с учетом диаметра труб. Для уменьшения сопротивления воздушному потоку аспирационные установки оборудуют косыми шиберами, что обеспечивает оптимальное движение воздуха внутри системы.
Факторы, влияющие на эффективность работы систем аспирации
Что обеспечивает эффективная работа системы аспирации — вопрос, который определяет успешность всего производственного процесса. Критерии эффективности аспирационных установок включают несколько ключевых показателей, влияющих на качество очистки воздуха и безопасность персонала.
Критерии эффективности аспирационных систем
Главный критерий — отсутствие проникания вредных веществ в воздух рабочих помещений из местных отсосов. Отлаженный комплекс аспирации должен обеспечивать:
- Полное улавливание загрязняющих частиц в зоне их образования
- Безотказную работу при любых нагрузках производства
- Соответствие концентрации вредных веществ предельно допустимым нормам
- Герметичность воздуховодов и отсутствие утечек воздуха
- Равномерное распределение всасывающей способности по всей системе
На снижение качества работы аспирации влияют:
- Образование пылевых пробок в воздуховодах, которые блокируют поток и снижают давление. Решение заключается в своевременной очистке каналов и замене прямоугольных труб на круглые с лучшими аэродинамическими характеристиками.
- Недостаточная мощность вентиляторов из-за ошибок проектирования. Проблема устраняется заменой оборудования или добавлением дополнительных агрегатов.
- Неправильное размещение воздухозаборников, когда всасывающие патрубки находятся слишком далеко от источников пыли. Требуется перепроектирование расположения элементов системы.
- Засорение фильтрующих элементов, приводящее к снижению производительности. Необходима регулярная замена или очистка фильтров согласно графику обслуживания.
Влияние обслуживания на эффективность
Правильное техническое обслуживание напрямую влияет на то, насколько эффективно работает аспирационная установка. Контроль качества работы должен быть непрерывным, поскольку специфика функционирования комплекса допускает возникновение неисправностей. Регулярное обслуживание включает:
- Мониторинг состояния воздуховодов и устранение повреждений
- Проверку герметичности соединений и замену уплотнителей
- Контроль работоспособности вентиляторов и их балансировку
- Анализ состава воздуха для оценки степени очистки
Система аспирации требует составления графика профилактических мероприятий, что обеспечивает стабильную работу и предотвращает аварийные ситуации, когда загрязненный воздух может загрязнять рабочую среду.
Заключение
Система аспирации воздуха — обязательный элемент современного производства, обеспечивающая безопасные условия труда и соблюдение экологических норм. Профессиональный подход к проектированию и монтажу аспирационных комплексов гарантирует их надежную работу.
Экологический аспект аспирации заключается в защите окружающей среды от промышленных выбросов и создании здоровых условий для персонала. Инвестиции в качественную систему аспирации окупаются за счет повышения производительности труда, снижения заболеваемости сотрудников и соблюдения требований контролирующих органов.
