Описание:
Шлюзовой затвор является основным вспомогательным элементом во время контролируемого процесса для загрузки и выгрузки различных видов веществ из бункеров, силосов, фильтров, циклонов, пневмотранспортных и многих других систем в условиях давления, отличаемого от атмосферного или при повышенной текучести транспортируемых частиц.

Шлюзовой затвор является превосходным средством в технологических линиях для транспортировки веществ при помощи механической или пневмонической подачи, для очистки воздуха на различных предприятиях вместе с другими элементами очистных систем – клапанами, разгрузителями и т.д. Главные преимущества шлюзовых затворов – их простота конструкции, способность функционировать автономно и надежность в работе.
Оборудование  в наличии
Монтаж  2-4 недели
Описание

Шлюзовой затвор

- вспомогательный элемент при транспортировках сыпучих веществ из основной фильтровальной группы, бункера, силоса. Он необходим при работе пневмотранспортных систем для дозированной выгрузки/загрузки отходов.

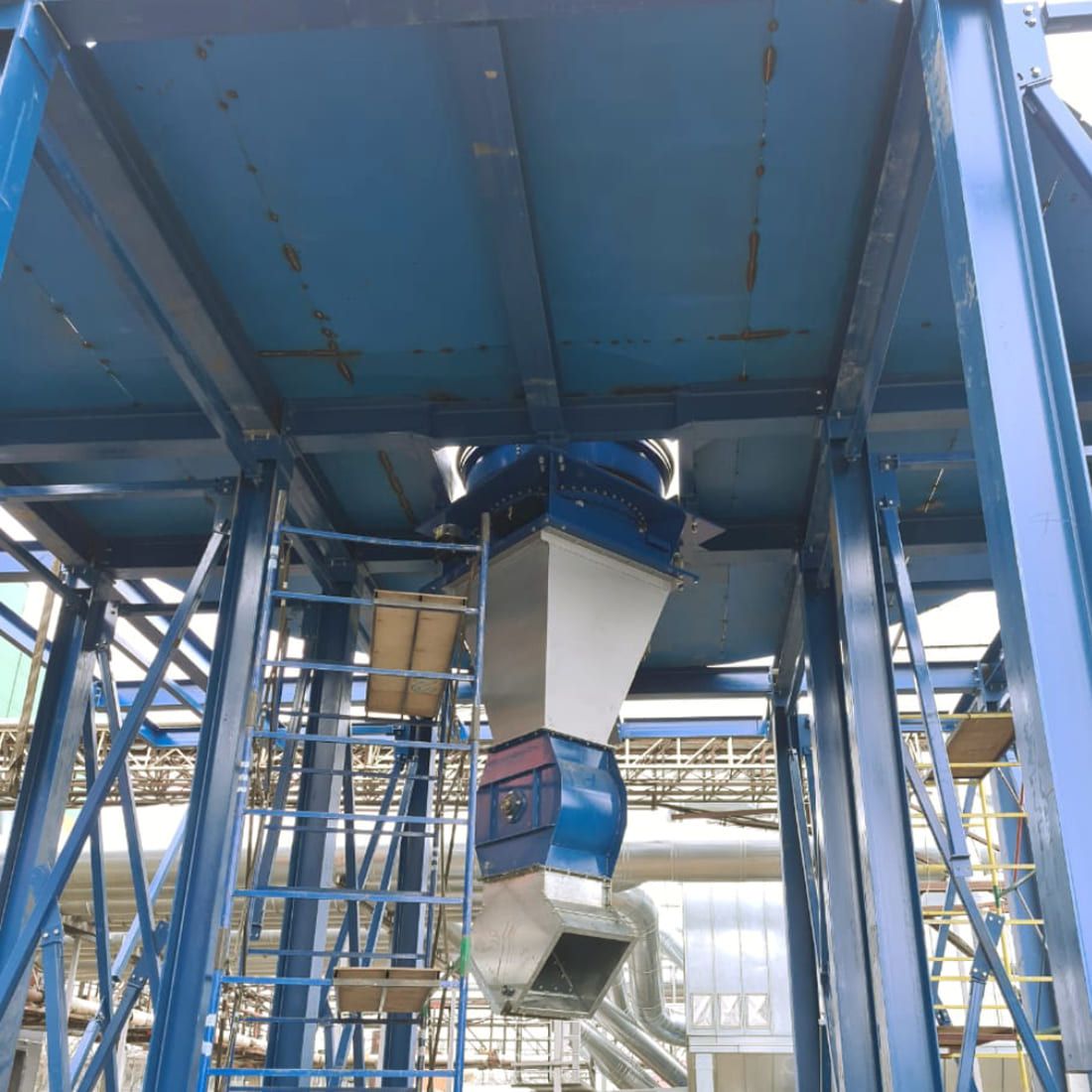

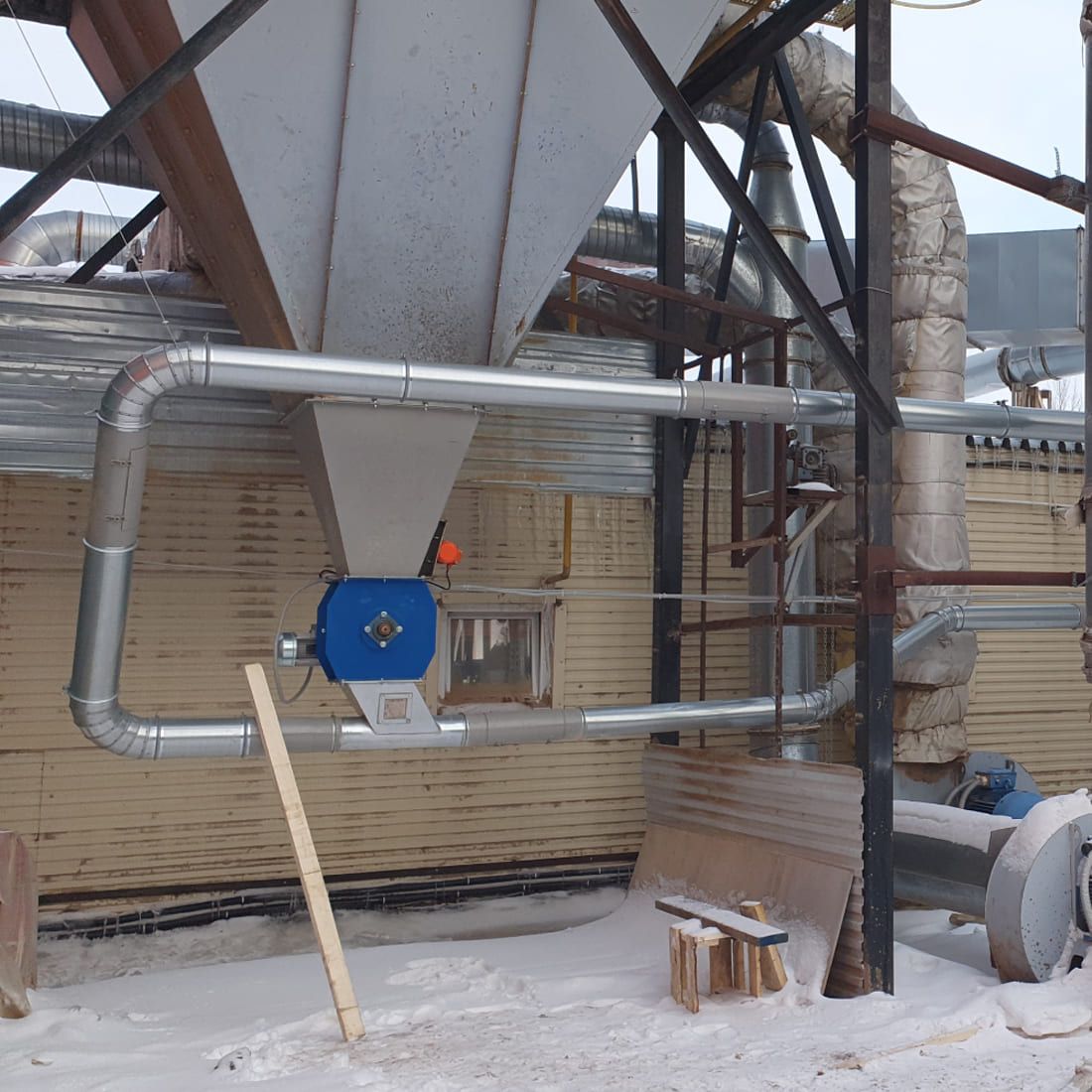

Устанавливается под силосами (как на представленных картинках) с целью снизить давление в системе и подать продукцию для последующей транспортировки.

Составляющие шлюзового затвора:

- Корпус цилиндрической формы с боковыми крышками. Выполнен из чугуна или нержавеющей стали.
- Ротор с лопастями внутри корпуса (крыльчатка). Именно он отвечает за запорно-дозирующую функцию прибора.
- Мотор-редуктор – задает обороты на шпинделе крыльчатки и регулирует скорость вращения.
- Подшипниковая опора, присоединенная к транспортной системе.

Принцип работы:

Основная работа приходится на ротор, который вращается в корпусе. Этот механизм состоит из барабанов, жестко соединенных с валами. С помощью полостей барабаны разделены на лопасти, которые работают «карманами» для подаваемой массы. На самом роторе находятся лопасти, за счет которых и происходит перемещение необходимо объема отходов (частиц).
  1. Крыльчатка монтируется на вал с подшипником, а редуктор передает ей вращение.
  2. Сыпучая масса падает вниз на выход из системы.
  3. Далее попадает в карман вращающейся ротора, который прокручивает его вниз как мельница.
  4. Сырье падает вниз из выгрузного отверстия и попадает в трассу пневмотранспортной системы.
Производительность затвора зависит от объема карманов и частоты вращения ротора.

Основная функция — равномерная регулировка подачи отходов или веществ. От твердости сыпучего продукта будет зависеть размер шлюзового затвора.

Преимущества шлюзовых затворов компании ООО «ТПК» Тверь:

- Устойчивость к температурным перепадам
- Герметичен
- Легкий доступ во внутреннее пространство для ремонта или ТО
- Компактны и изготавливаются точно под технические характеристики всей фильтровальной системы
- Корпус имеет антикоррозийное покрытие
- Взрывозащищенное исполнение мотор-редуктора

Как с нами связаться?

Мы создаем надежные системы пневмотранспорта и комплектующие, которые точно соответствуют требованиям по очистке и производительности. Чтобы узнать подробности или договориться о встрече с инженером, отправьте запрос на почту k-tverprom@yandex.ru и получите всю необходимую информацию.
Онлайн калькулятор расчета объёма воздуха
Поможет расчитать требуемый объём фильтруемого воздуха для системы аспирации на вашем производстве
Открыть калькулятор

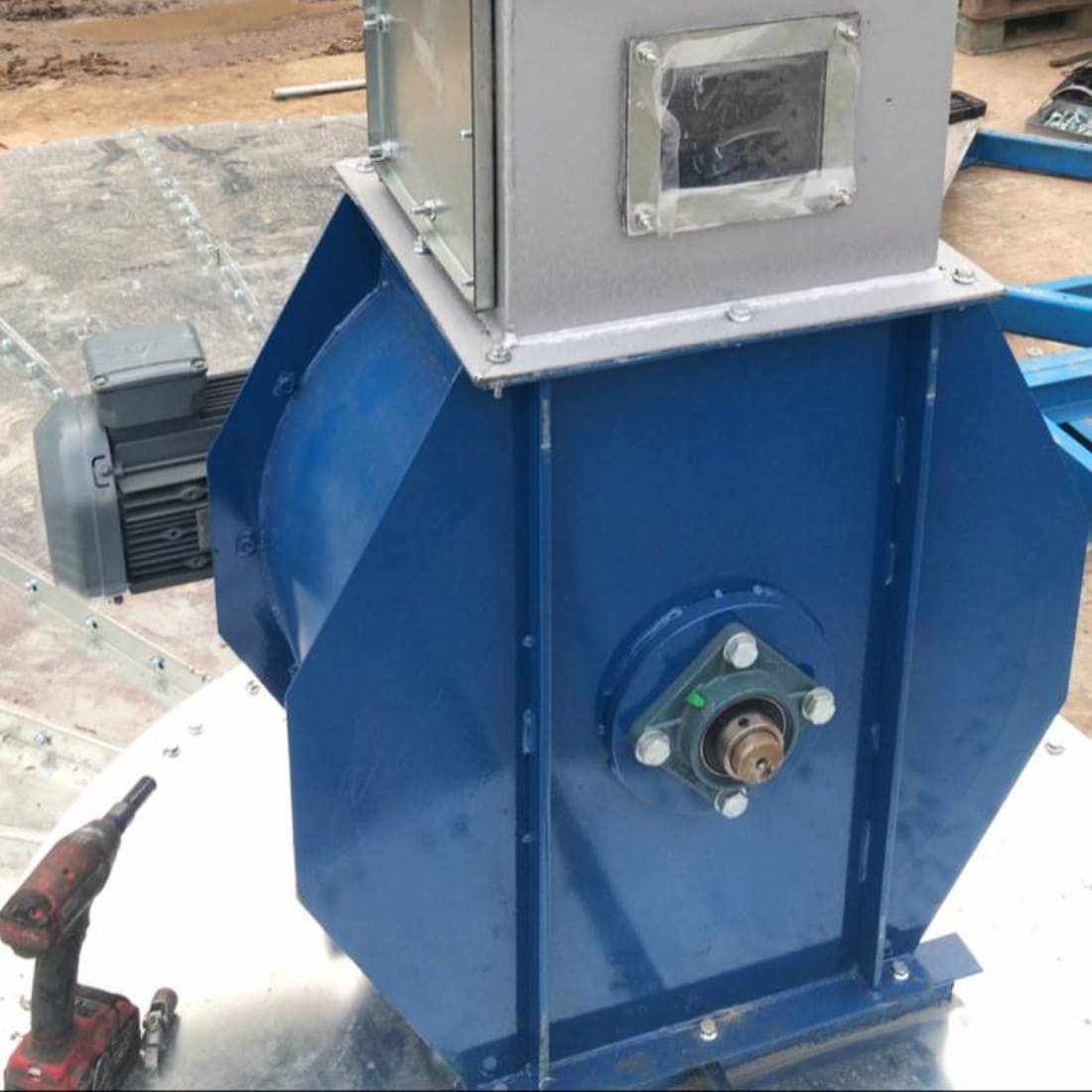

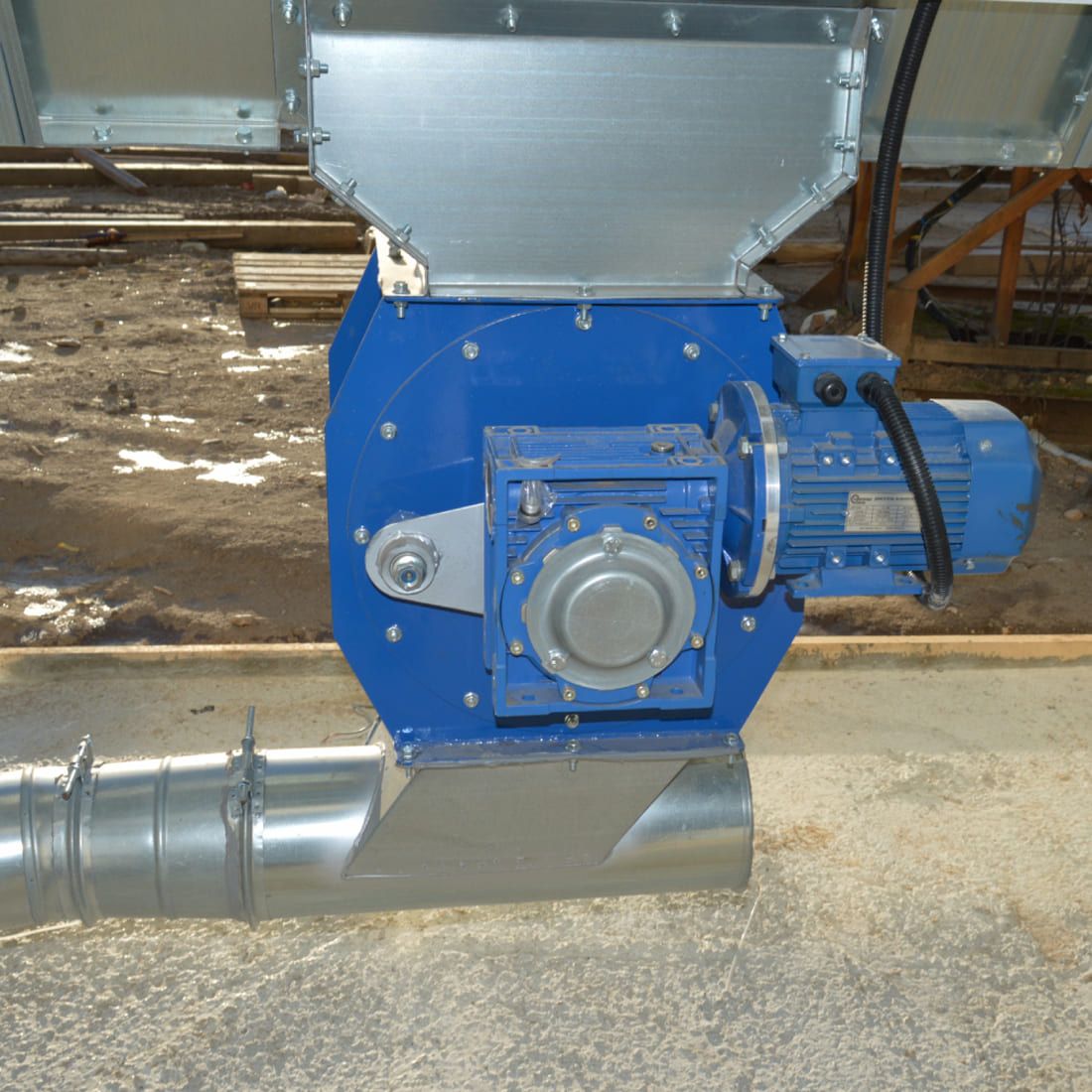

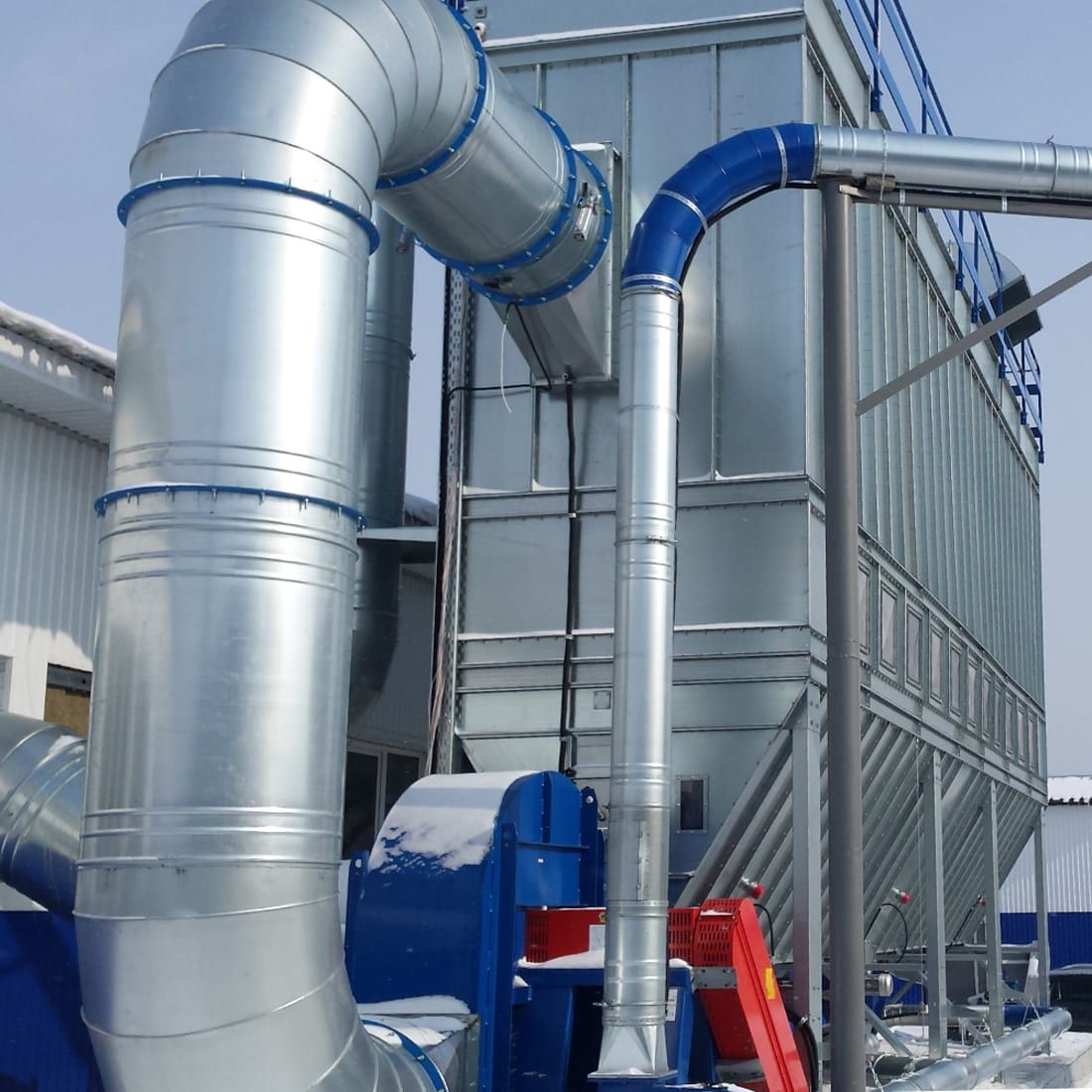

Шлюзовой затвор - фото
